ZT-YG1000A系列實標法液位計檢定裝置
隨著許多新型液位計產品和技術的出現,原有的液位計檢定裝置普遍存在著準確度不高,安裝方法不方便等問題,為此我公司經過大量調研液位計的工況環境、液位計產品的現狀,以及現有的檢定條件、檢定方法,并綜合國內市場上對液位計計量設備的要求,山東智拓研制了一套液位計檢定裝置。

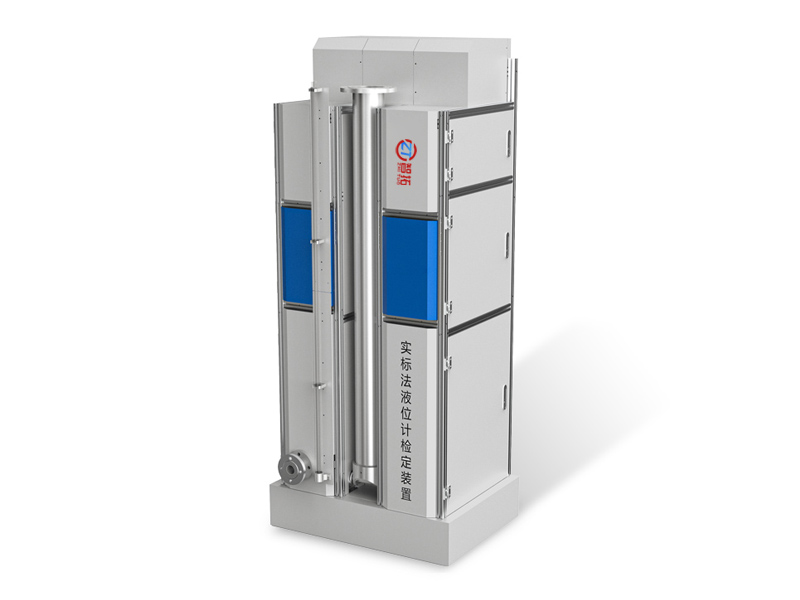

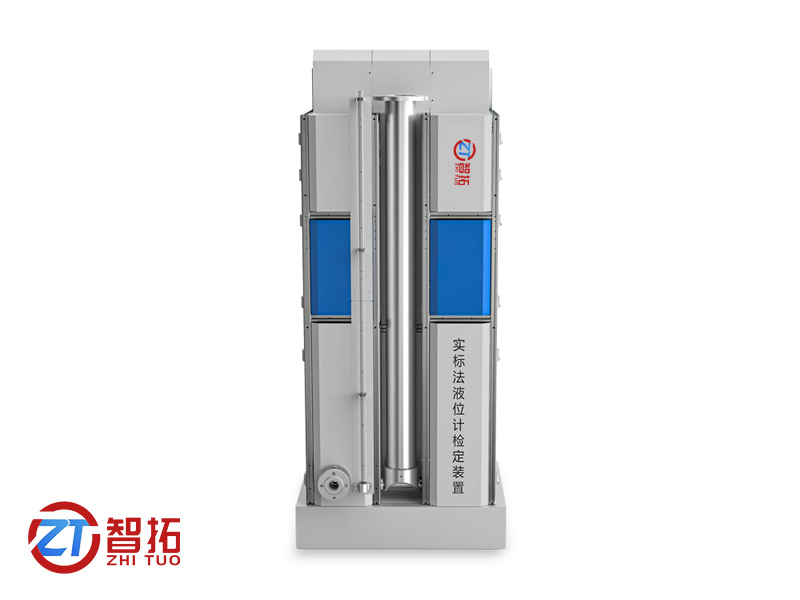

ZT-YG1000A系列實標法液位計檢定裝置是一種專門用于液位儀表計量檢定裝置。集軟件、電測于一體,由測量系統對液位進行精細測量,控制系統對液位進行精細控制,達到全自動檢測要求。廣泛用于各種校準實驗室和計量檢測院。
● 測量范圍:可根據客戶需求定制,量程可做到4000 mm(實驗室層高至少為實測高度+600mm)。建議常用量程:(0-2000)mm、(0-2500)mm、(0-3500)mm等;
● 控制誤差:±0.05 mm;±0.1 mm;±0.2 mm;±0.5 mm;±1 mm;
● 標準器準確度:光柵位移運動平臺 ±0.02/0.05/0.1mm,±0.1mm ,鋼直尺/鋼卷尺±(0.1+0.1L)mm;
● 工作介質:水;
● 數字信號采集接口:RS232/RS485;
● 模擬信號采集類型:4~20mA、0~5V,精度:±0.02%、±0.05%;
● 位移控制精度:0.01/0.1mm;
● 分辨率:0.01/0.1/1mm;
● 測量接口:側裝系列DN 20~DN 100(標準DN50,其它接口由用戶提出,另外定制),頂裝系列DN 50~DN 150(標準DN150 ,其他接口由用戶提出,另外定制)。
● 控制速度:2米/10min
● 量程滿足《JJG971-2019液位計檢定規程》中的全部準確度等級,并滿足液位計溯源要求。
1、主體部分:
●主體部分全部采用不銹鋼,對接液部分和密封部分采取防腐處理,外殼平光處理,
●表面平光處理,有效防止刮花及油污殘留
●主體部分主要由測量筒體,水箱,柜體等部件組成
2、測量筒體:
●采用304不銹鋼,過程連接頂裝法蘭,可根據客戶要求定制工裝
●安裝便捷, 承重50 kg
●裝卸被檢時可通過機械力臂拉伸至人體站立高度,避免人員攀爬危險及頂裝空間不足的困難
3、水箱
采用食pin級塑料,空載重量10kg,滿載重量200kg
4、控制柜(選配)
集成放置主機、顯示、控制、采集于一體
5、垂直定位部件:
主標準器垂直定位: 安裝時進行垂直校準, 保證安裝后的垂直度。測量筒體垂直定位: 在試驗工況下, 對測量筒體兩端限位, 保證與主標準器在同一平面被測儀表垂直定位: 根據被測儀表不同的安裝類型, 采用不同的限位工裝
6、控制部分:
全自主研發控制處理器,準確控制液位。安裝到位后,通過預設檢定點無需進行其他操作自動控制液位到當前檢定點,無需進行繁瑣的微調步驟。讀取預設值后,首先測微傳感器位移至預設高度,然后控制進、排水閥工作將液位控制至預設值附近,啟動微調模塊對液位進行微調,再通過測微傳感器確定實際液位,達到自動控制的目的。
7、控制處理器:
電源采用220 V AC,峰值功耗2000W。配合控制軟件使用。
8、軟件部分
● 可實現預設參數自動測量
● 實現測量數據的自動采集、分析、計算與顯示
● 可生成與打印記錄、報告
● 能獲知當前測量工作狀態信息
液位計/變送器(磁翻板/磁致伸縮/電容式、投入式、射頻/振動/音叉/超聲波/導波雷達、鋼帶/玻璃管/玻璃板/外貼/視窗式、浮標/浮球/浮筒/浮子式等)
