ZT-GZC02鋼直尺檢定裝置

一、鋼直尺檢定臺介紹：

鋼直尺測試檢定臺是根據現行JJG1-1999鋼直尺檢定規程設計開發。該檢定裝置可用于檢定鋼直尺;是一種帶有讀數放大鏡和溫度計的刻劃金屬直尺。在測繪作業中常用于檢查圖廓點、控制點和坐標網點間距離，在國家水準測量規范中規定作為標準尺進行檢定水準標尺之用。其它專業部門亦廣泛作為測量和計量直線距離及刻劃等使用。

鋼直尺檢定裝置作為中國自主知識產權的高科技、創新型二十一世紀新產品，集現代科技、加工全自動化制作工藝技術，采用激光刻制刻劃線、標選讀數與圖型。產品具有高jingque度、高穩定性、高清晰度，刻線寬、刻線間距一致，差值呈線性規律曲線升降，無突跳、峰谷偶然誤差值，刻線垂直標準，尺體剛度好，型變率低，平整度好，各項精度指標大幅高于2005年頒布的JJG71-2005標準，具備世界先進水平。

二、鋼直尺檢定臺特點：

1、三等線紋尺的刻線面不得有劃痕、碰傷、銹蝕等現象?？叹€應均勻，與尺邊垂直且延伸到尺邊，不得有斷線，重線的現象。

2、在檢定狀態下，通過讀數顯微鏡觀察，全程刻線均應清晰。

3、三等線紋尺的標尺數碼應大小適中，不得影響到刻線，且前后一致。

4、三等線紋尺的附件（溫度計、放大鏡）應齊全，放大鏡應成像清晰且在導軌上滑動靈活。

5、檢定的三等線紋尺應達到上述要求，后續檢定及使用中檢驗的允許有不影響計量性能的外觀缺陷。

6、標識對于新制的三等線紋尺，在尺背凸緣上應標明制造材料、制造廠或廠標、出廠編號；在尺盒上應標明計量器具名稱及制

7、設備使用說明書兩份、產品合格證一份、裝箱單一份、各部件含檢定證書。

三、技術參數：

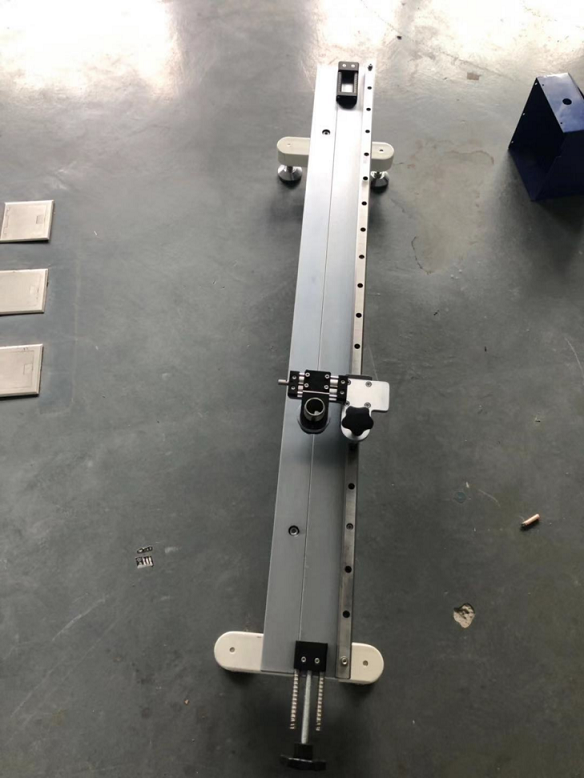

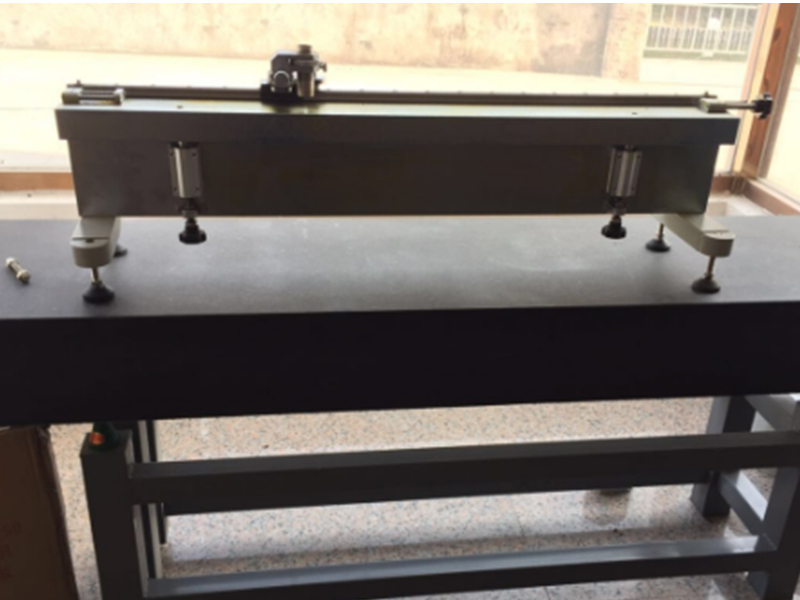

A、鋼直尺檢測臺

鋼直尺檢測臺可檢定0-2000mm鋼直尺，由鋼直尺檢定臺，鋼直尺可調臺組成 。鋼直尺檢定臺主要有，1彈簧;2抵塊;3升降螺桿;4調整升降螺母;5緊定螺絲;6蝶形螺帽;7抵塊;8對零調整螺桿;9被檢尺定位板;10主臺板;11可調臺板;12腿架;13彈簧等組成。

B、三等金屬線紋尺：

1、測量范圍:0-1000mm

2、放大鏡放大倍數：7x/10x

3、溫度計的分度值：0.5

4、木匣尺寸：長1080mm×寬74mm×高82mm

5、全套重量：約5.5Kg

6、米尺的分度長度：1020mm

7、米尺的分度值：二斜面為1mm和0.2mm

8、米尺斜面刃邊的不直度≤0.1

9、度儀器重量：3Kg

10、三等線紋尺尺寸：長1050mm×寬38mm×高63mm

四、鋼直尺檢定臺詳細配置：

1、三等標準金屬線紋尺：0-1000mm                            1把 檢測報告

2、表面粗糙度比較樣塊4塊              1套

3、yi級平板2000*200*100mm                                       1 支

4、yi級塞尺17片/150mm                                                1把

5、半圓盤R=250mm                                                        1支

6、yi級直角尺； 50mm*80mm或者75mm*80mm       1把

7、二級平尺                       1把

8、（選配） 工具顯微鏡 40倍           1只

9、讀數顯微鏡：20倍                  1只

10、鋼直尺檢定臺                   1臺

11、鋼直尺可調臺                   1臺

注:詳細配置中的檢測報告只說明此產品可送檢,我司可幫忙送檢.我司報價中不含檢定費用.
