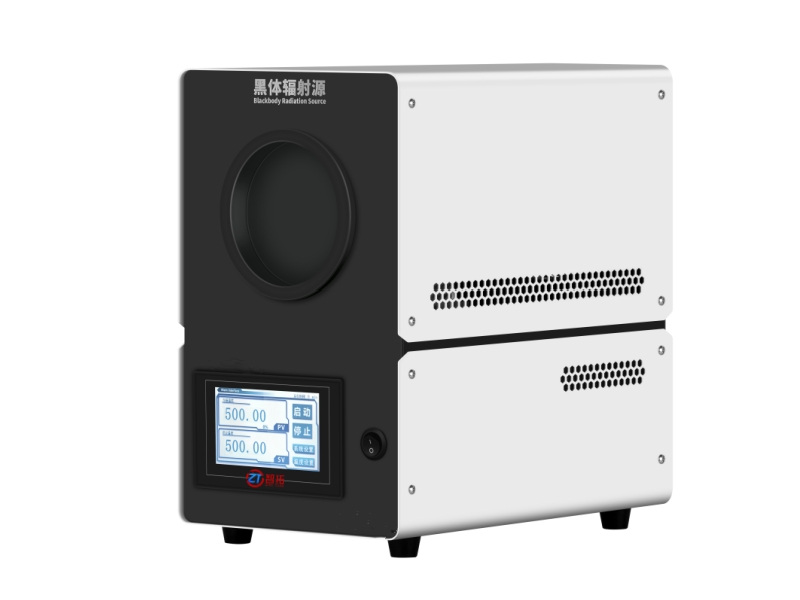

ZT-MY面源黑體爐,輻射面100mm（室溫+5℃-600℃）

【產品簡介】

面源黑體輻射源是紅外輻射工作標準，廣泛應用在紅外探測器的研制過程中的工藝測試和鑒定試驗的技術指標測試中，可以完成紅外焦平面器件光敏面響應均勻性，響應曲線和死元象素等參數的測試中。同時，面源黑體輻射源作為紅外成像棱準裝置的核心設備，配合紅外準直光學系統和紅外靶標，完成紅外成像系統等關鍵技術指標測試和性能評估。可以滿足我國新研制的紅外成像制導武器中紅外成像器的測試需求，可以滿足廣泛應用于醫療、建筑、安全監控、環境檢測等行業紅外熱像儀的測試需求。

【技術指標】

類型	低溫黑體爐	中溫黑體爐	中高溫溫黑體爐
型號	ZT-MY1	ZT-MY2	ZT-MY2D
工作溫度	-20℃-80℃(100℃)	室溫+5℃-500℃	室溫+5℃-600℃
操作方式	觸摸屏操作
溫度分辨率	0.1℃/0.01℃(可選)		0.1℃
操作方式	觸摸屏
溫度控制	PID自動控制
輻射面	Φ100mm/100mm×100mm
發射率	≥0.95（0.95-1之間發射率可調）
溫度穩定度	不大于0.15℃與0.15%t的大者，t為輻射源溫度（10min內）
溫度均勻性	±(0.2-0.6)℃ ( 2/3 center區域內)	不大于 0.2℃與 0.2%t 的大者，t為輻射源溫度(2/3 center區域內)	±(0.2-2.5)℃ (2/3 center區域內)
電源	220V AC 50/60HZ 10A
電線線徑	≥1.5平方
功率	500W	800W	800W
體積（長×寬×高）	315mm×200mm×340mm
重量	10Kg	8Kg	8Kg
環境	22℃±3℃ 15%RH-65%RH
可選功能	① 支持 232 通訊 ② 發射率可調功能(0.95-1 之間可調，出廠默認發射率 0.95)
備注	低溫面源黑體爐，當設定溫度低于環境溫度時，為有效規避黑體爐輻射面結霜問題，黑體爐自帶防結霜罩和氮氣通氣管道，用戶需自備氮氣、氮氣減壓閥等相關配套設備。	/
溯源標準器	出廠檢測采用HEITRONICS輻射溫度傳遞高溫計用于輻射溫度的量傳, 在相應的固定點黑體輻射器標定以后，提供黑體輻射源之間溫度傳遞。
自動智能調節	智能調節，包含MH邏輯智能調節功能，以及參數自整定功能的先進控制算法
溫度波動曲線	系統內配置溫度控制曲線，實時監測溫度變化情況
可程式控制功能（可選功能）	每段程式可根據檢測要求進行穩定時間設置，通過“保存、下發”實現快捷設置，無需每次輸入。設備預留有10組不同程式設置界面，滿足用戶多種檢測點要求，提高用戶的檢測效率。
提供視場角計算軟件（升級）	根據視場角與距物體的距離計算物體長度，也可根據物體長度跟視場角計算距離。
安全保護機制	1、增加控溫設備的安全保護機制，超溫自動停止加熱，保護人員安全。 2、設備有保險裝置，內部發生漏電/短路/斷路時設備能夠自動斷電；設備功率與電源線負載需匹配。
語言	默認中文，根據客戶要求可以考取全球任何地方的語言界面。
自主知識產權	黑體輻射源觸摸屏系統取得計算機軟件著作權登記證書，專利號：2020SR0565743
認證資質文件	ISO9001質量管理體系認證
執行規程	JJG 856-2015 工作用輻射溫度計檢定規程
